Pneumatický hydraulický zvlňovač hadíc
V spoločnosti TINOFLEX sme nesmierne hrdí na to, že sme dôveryhodným lídrom v poskytovaní riešení hydraulických hadíc. S neochvejným záväzkom k dokonalosti, inováciám a spokojnosti zákazníkov sme si získali povesť dodávaním produktov najvyššej kvality, ktoré sú určené pre rôzne priemyselné odvetvia na celom svete.
Prečo si vybrať nás
Naša továreň
V spoločnosti TINOFLEX máme stavebnú plochu viac ako 1 500 metrov štvorcových. Náš tím tvorí viac ako 300 zamestnancov. Sme hrdí na to, že máme viac ako 100 partnerov a do našej práce prinášame 20-ročné skúsenosti.
Sortiment produktov
TINOFLEX ponúka komplexný rad produktov navrhnutých tak, aby vyhovovali rôznym potrebám prenosu tekutín. Od presných strojov na krimpovanie hadíc a strojov na rezanie hadíc až po stroje na orezávanie hadíc, stroje na testovanie tlaku hadíc, stojany na hadice a lisy na matice, pokrývame všetky vaše požiadavky na prenos tekutín.
Naša vízia
Našou víziou v spoločnosti TINOFLEX je predefinovať systémy na prenos tekutín pomocou pokrokových riešení, ktoré zvyšujú efektivitu, spoľahlivosť a udržateľnosť. Snažíme sa byť preferovaným partnerom pre podniky, ktoré hľadajú bezproblémový prenos tekutín a vyššiu produktivitu.

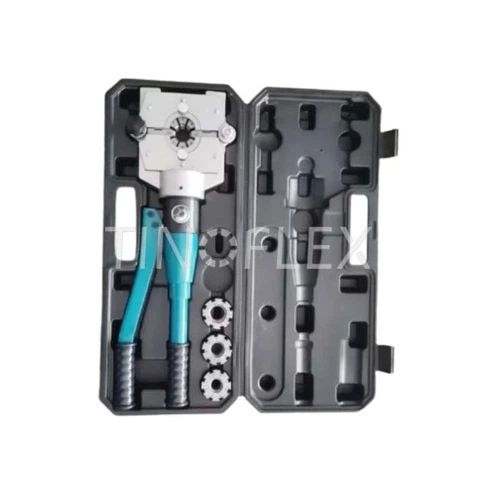

Hydraulický krimpovač hadíc je nástroj používaný na krimpovanie alebo zaistenie konca hydraulickej hadice. Nástroj používa mechanizmus poháňaný čerpadlom, aby vyvinul tlak na koniec hadice, stlačil ju a bezpečne pripevnil fiting alebo konektor. Tento proces je známy ako „krimpovanie“ a vytvára tesné a bezpečné spojenie medzi hadicou a armatúrou.
ID hadice: 1/4-3/4
Množstvo matríc: 4 sady
Maximálne otvorenie: Dá sa otvoriť
Dĺžka formy: 25 mm
Systémový tlak: 30 MPa

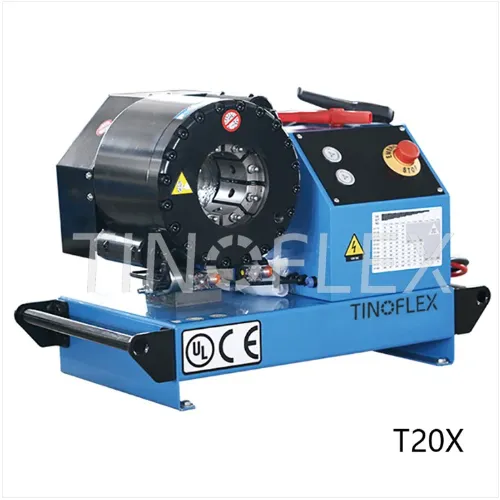

Model: T20X
Rozsah krimpovania (mm): 4-65
Maximálna veľkosť hadice ID (palec): 11/2" (4SH)
Maximálna sila krimpovania (kN): 2200
Typ súpravy matríc: 20

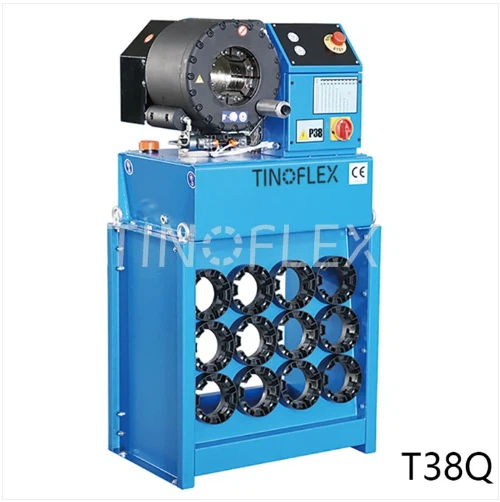

Model: T38Q
Rozsah krimpovania (mm): 4-95
Maximálna veľkosť hadice ID (palec): 2" 6SP
Maximálna sila krimpovania (kN): 4200
Typ súpravy matríc: 32
ID hadice: 1/4-3/4
Počet matríc: 7 sád
Maximálne otvorenie: Dá sa otvoriť
Dĺžka raznice: 25 mm
Systémový tlak: 30 MPa

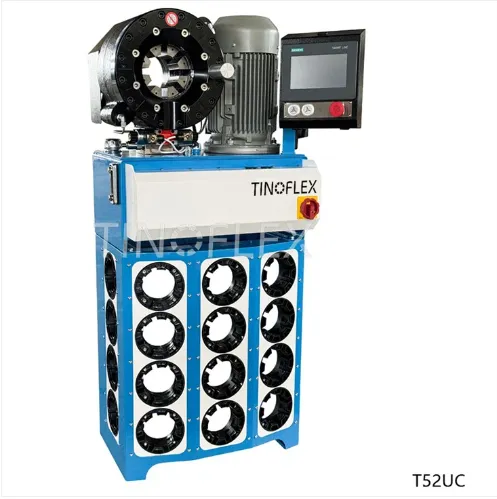

Model: T52UC
Rozsah krimpovania (mm): 4-90
Maximálna veľkosť hadice ID (palec): 2 "4SP
Veľkosť priemyselnej hadice: 3"
Doba cyklu 10 mm(s): 3

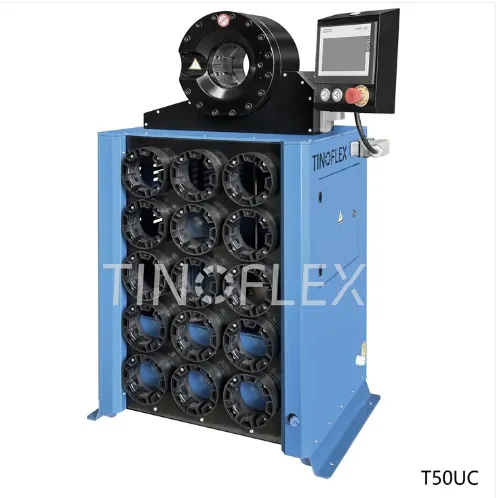

Model: T50UC
Rozsah krimpovania (mm): 4-87
Maximálna veľkosť hadice ID (palec): 2" 4SP
Maximálna sila krimpovania (kN): 2200
Typ súpravy matríc: 32

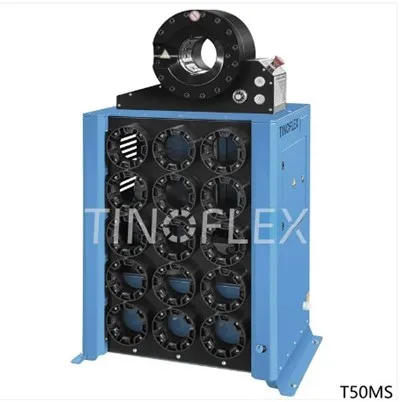

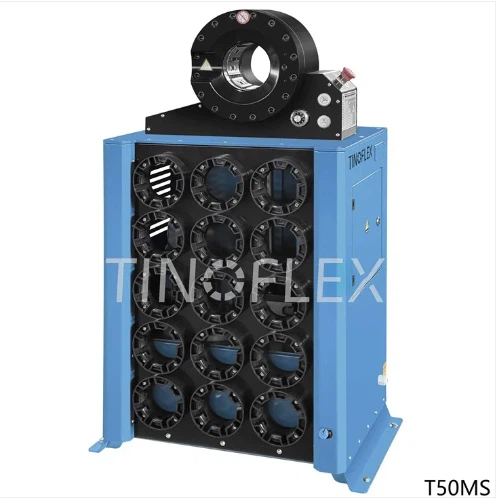

Model: T50MS
Rozsah krimpovania (mm): 4-87
Maximálna veľkosť hadice ID (palec): 2" 4SP
Maximálna sila krimpovania (kN): 2200
Typ súpravy matríc: 32
Hydraulický stroj na krimpovanie hadíc

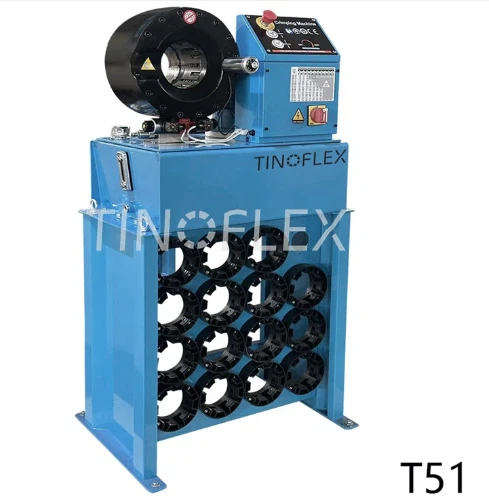

Model: T51
Rozsah krimpovania (mm): 4-87
Maximálna veľkosť hadice ID (palec): 2" 4SP
Maximálna sila krimpovania (kN): 2200
Typ súpravy matríc: 32

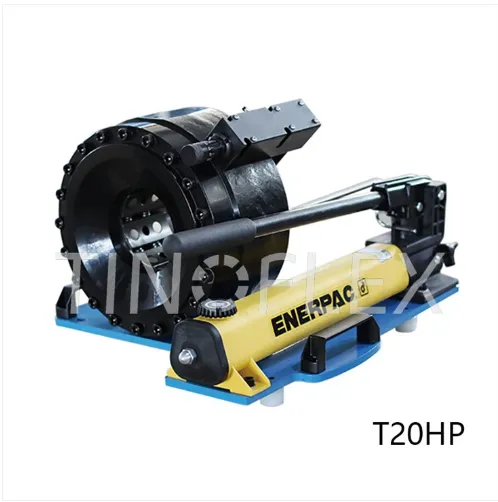

Model: T20HP
Rozsah krimpovania (mm): 4-75
Maximálna veľkosť hadice ID (palec): 11/2" (4SH)
Maximálna sila krimpovania (kN): 1400
Typ súpravy matríc: 20
Čo je to pneumatický hydraulický zvlňovač hadíc
Hydraulický krimpovací stroj je nástroj používaný na spojenie koncov dvoch káblov, drôtov alebo iných podobne flexibilných materiálov, ako sú hydraulické hadice, k zodpovedajúcemu koncu hadice. Tento nástroj umožňuje používateľovi vytvárať zvlnené spojenia prostredníctvom hydraulického kvapalinového mechanizmu na prenos sily z používateľa na nástroj.
Špecifikácia lisovacích lisov na hydraulické hadice
|
Zomrel č. # |
Rozsah krimpovania (mm) |
Dĺžka (mm) |
|
6* |
6.0 – 8.0 |
55 |
|
8* |
8.0 – 10.0 |
55 |
|
10* |
10.0 – 12.0 |
55 |
|
12* |
12.0 – 14.0 |
55 |
|
14 |
14.0 – 16.0 |
55 |
|
16 |
16.0 – 19.0 |
55 |
|
19 |
19.0 – 22.0 |
55 |
|
22 |
22.0 – 26.0 |
70 |
|
26 |
26.0 – 30.0 |
70 |
|
30 |
30.0 – 34.0 |
70 |
|
34 |
34.0 – 39.0 |
75 |
|
39 |
39.0 – 45.0 |
75 |
|
45 |
45.0 – 51.0 |
90 |
|
51 |
51.0 – 57.0 |
90 |
|
57 |
57.0 – 63.0 |
100 |
|
63 |
63.0 – 69.0 |
110 |
|
69 |
69.0 – 75.0 |
110 |
Bezpečnostné pravidlá pri prevádzke hydraulických lisov sa vo všeobecnosti točia okolo poznania, ktoré oblasti stroja sú bezpečné a ktoré by mohli potenciálne poškodiť používateľa.
Hoci so všetkými priemyselnými strojmi prichádzajú riziká, dôležitým preventívnym opatrením je vedieť, ktoré oblasti krimpovacieho stroja môžu spôsobiť zranenie. Oblasť, kde sa nachádzajú lisovacie nástroje, by mala byť operátorovi známa. Akýkoľvek cudzí predmet vo vnútri bude rozdrvený tlakom vyvíjaným hydraulickým zvlňovačom hadíc, vrátane rúk operátora. Toto je známe ako vylúčená zóna.
Aj keď existuje minimálne riziko zranenia, mali by ste si uvedomiť aj 30 mm oblasť v prednej časti súpravy matríc. Toto sa všeobecne nazýva zóna opatrnosti. Väčšina hydraulických zvlňovačov hadíc má ako dodatočné bezpečnostné opatrenia pomalý pohyb matrice spojený s poloautomatickou prevádzkou. To znamená, že keď uvoľníte tlačidlo, kocka sa prestane pohybovať, čím získate úplnú kontrolu nad pohybom súpravy kociek.
Operátori, ktorí používajú hydraulické zvlňovače hadíc, by mali byť vždy ostražití a bez akéhokoľvek potenciálneho rozptyľovania. Tiež by mal byť vždy len jeden operátor a jeho ruky by mali byť neustále viditeľné.
Ako udržiavať hadicový krimpovač
Upratovanie– Pred použitím a po použití sa uistite, že ste zvlňovač hadice vyčistili. Udržujte krimpovač bez nečistôt, nečistôt a iných nečistôt. Dobre udržiavané zvlňovače hadíc fungujú hladko a nepredstavujú nebezpečenstvo pre používateľa. Majte však na pamäti, že pri čistení zvlňovača hadice by ste sa mali vyhnúť použitiu vody, rozpúšťadiel a abrazív. Môžete skúsiť použiť malú kefku na vnútornú časť krimpovacej hlavy, ale nikdy nepoužívajte stlačený vzduch.
Mazanie– Zvlňovače hadíc akéhokoľvek druhu, najmä tie, ktoré sú sofistikované, automatizované alebo používané v prostredí ťažkého priemyslu, by sa mali čistiť a premazávať po každých ôsmich hodinách prevádzky. Zatiahnite lisovaciu matricu kvôli mazaniu. Kužeľovité povrchy vo valci namažte malým štetcom. Pamätajte, že aj keď nadmerné mazanie môže narúšať správnu činnosť stroja, nedostatok mazania spôsobuje to isté tým, že poškodzuje klzné plochy. Kľúčom je preto mierne mazanie zvlňovača hadice.
Kónické príruby by sa mali premazávať aspoň raz denne.
Naneste lubrikant na obe strany lisovacích nástrojov pomocou malej kefy.
Piestnu tyč nikdy nemažte.
Výmena oleja– V prípade novozískaných zvlňovačov hadíc by sa mal ich hydraulický olej vymeniť po prvých 500 hodinách prevádzky. Potom by sa mal olej meniť buď po 1,000 hodine prevádzky alebo raz za rok.
Nikdy neprepĺňajte olejovú nádrž.
S odpadovým olejom nakladajte v súlade s miestnymi predpismi
Použitie 20μ filtra na čerpanie oleja do nádrže sa dôrazne odporúča, pretože nový olej vo vnútri sudov nie je čistý.
Majstrovská jarná zmena– Pružiny hlavného lisovacieho lisu hadíc sa opotrebúvajú. Preto by sa mali vymeniť po každých 100 000 zlisovaniach. Ich výmena si vyžaduje špeciálne nástroje a odborné skúsenosti a nemal by sa o ňu pokúšať nikto, kto nie je vyškolený.
Ako krimpovať hydraulickú hadicu v 8 jednoduchých krokoch
Odmerajte a odrežte hadicu
Odmerajte si dĺžku hadice, ktorú potrebujete, a pomocou hadicovej pílky ju odrežte na potrebný rozmer. Ak je k dispozícii odrezaná dĺžka armatúry, použite odrezanú dĺžku pre každú stranu zostavy a odpočítajte ju od celkovej dĺžky zostavy hadice. Ak nie je k dispozícii dĺžka odrezania, na zaistenie správnej dĺžky hadice je možné vykonať nasledovné.
Položte hadicu na merací stôl v požadovanej celkovej dĺžke. Označte tvarovku, kde by mala byť dĺžka rezu, ak nie je vyznačená na tvarovke. Hadicu veďte pozdĺž meracieho stola, potom umiestnite ďalšiu armatúru na začiatok meracieho stola a priložte hadicu k armatúre. Keď je hadica správne zarovnaná s dĺžkou rezu tvarovky, vyznačte si na hadici čiaru rezu.
Označte hĺbku vloženia
Vloženie označenia je veľmi dôležité, aby ste sa uistili, že tvarovka bola vložená správne. Určite hĺbku vloženia armatúry pomocou bloku hĺbky vloženia hadice. Táto značka bude indikovať, kedy je krimpovacie hrdlo správne usadené na hadici. Ak nemáte k dispozícii zavádzací blok, môžete určiť hĺbku zasunutia odpočítaním odrezania od celkovej dĺžky alebo priložením spojky k hadici a následným označením hadice. Po vložení armatúry by sa objímka mala dotýkať rysky vyznačenej na hadici.
Vyčistite hadicu
Použite penový projektil na odstránenie všetkých nečistôt, ktoré sa mohli nahromadiť počas rezania hadice (známe ako ošívanie hadice). Čistenie hadice zníži kontamináciu a poruchu zostavy hadice. Ak nemáte zariadenie na ošívanie, pomôže vám aj fúkanie vzduchu cez hadicu.
Vložte správne špecifikácie a správnu matricu
Ak máte programovateľný krimpovač, vložte špecifickú špecifikáciu krimpovania uvedenú pre hadicu a krimpovaciu armatúru, ktorú montujete. Vyberte si správnu lisovaciu matricu určenú pre vašu hadicu a lisovaciu armatúru. Pred krimpovaním dvakrát skontrolujte údaje.
Vložte hadicu do krimpovacieho stroja
Zatlačte koniec hadice do krimpovacieho stroja a cez matricu tak, aby sa armatúra hydraulickej hadice objavila nad matricou. Horná časť hadice, ktorá je teraz ukrytá vo vnútri armatúry, by nemala byť nad matricou. Väčšina tvaroviek sú tvarovky s úplným zalisovaním, ale existujú niektoré, ktoré majú špecifickú dĺžku zalisovania určenú pre túto konkrétnu tvarovku. V niektorých prípadoch sa nazývajú tvarovky na lisovanie bublín.
Zlisujte hadicu
Vaša hydraulická hadica je teraz pripravená začať krimpovať. Zapnite stroj. Hlava valca sa bude pomaly pohybovať nadol. Keď tlačí golier, golier stláča matricu. Nedotýkajte sa stroja, kým golier nie je pevne na spodnej časti nástroja. Potom by sa mal stroj zastaviť.
Skontrolujte, či je priemer krimpovania správny
Skontrolujte, či je hadica dokončená so správnym priemerom zalisovania tak, že skontrolujete značku kriedou, ktorú ste na hadici urobili. Ak sa už nenachádza na základni tvarovky, znamená to, že hadica alebo tvarovka sa počas procesu krimpovania posunuli. Akokoľvek tesné sa to môže zdať, nie je to dobré zvlnenie. V opačnom prípade, ak je značka kriedou na svojom mieste, úspešne ste zalisovali konce hydraulickej hadice. Potom skontrolujte priemer pomocou posuvných meradiel na plochách zvlnenia, aby ste zistili, či sa váš hotový zlisovaný vonkajší priemer zhoduje s priemerom uvedeným pre vašu konkrétnu hadicu a armatúru.
Zakryte a označte zostavu hadice
Po opätovnom vyčistení hadice je dobré zostavu uzavrieť na oboch koncoch. Môžete použiť plastové viečka alebo zmršťovacie viečka. Hadicu označte, ak o to klient požiada.
Typy hydraulických zvlňovačov hadíc

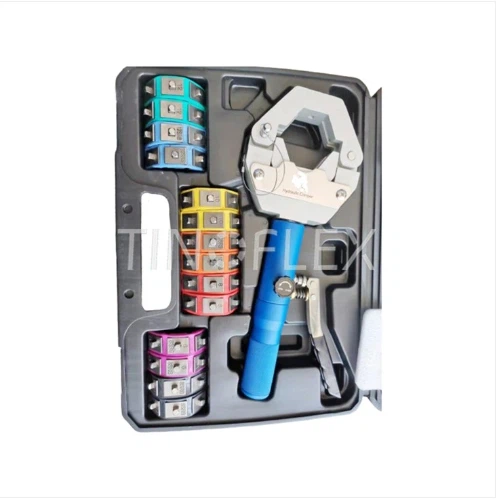

Ručné krimpovače
Ručný hydraulický krimpovač hadíc je prenosný nástroj používaný v hydraulických konštrukciách a opravách automobilov. Aplikuje hydraulický tlak na vytvorenie bezpečných hadicových spojení, čím sa zabráni úniku.
Tieto krimpovače sú otvorené pre prijatie viacerých veľkostí hadíc a sú známe svojou presnosťou a spoľahlivosťou. Pravidelná údržba a správne školenie operátorov (používateľov hydraulických krimpovacích hadíc) sú kľúčom k bezpečnému a efektívnemu používaniu.
Hoci predstavujú počiatočnú investíciu, sú nákladovo efektívne pre podniky, ktoré často pracujú s hydraulickými hadicami, čo umožňuje vlastnú montáž a opravu.
Krimpovač namontovaný na lavici
Stolový hydraulický krimpovač hadíc je špecializovaný stroj používaný v odvetviach, ako sú výrobné jednotky (hydraulická základňa) a stavebníctvo.
Správne pripája hadice k armatúram v hydraulických systémoch, čím zaisťuje tesné spojenia.
Tieto krimpovacie stroje sú známe svojou presnosťou alebo podporou a vysokým výkonom.
Dodávajú sa s vymeniteľnými sadami lisovníc pre rôzne veľkosti hadíc a ponúkajú automatizačné funkcie pre dobrú účinnosť.
Stolové krimpovače sú ideálne pre podniky vyžadujúce veľký počet zostáv hadíc dobrej kvality.
Prenosný krimpovací stroj
Prenosný nástroj s jednoduchou obsluhou nazývaný prenosný hydraulický krimpovač hadíc sa používa na bezpečné zlisovanie hydraulických hadíc a armatúr.
Pre polia, ako je poľnohospodárstvo a stavebníctvo, jeho prenosnosť umožňuje jednoduchú údržbu a opravy na mieste.
Všetky prenosné lisy poskytujú stabilné a presné lisy na ochranu proti netesnostiam a kvalitu hydraulického systému.
Zahŕňajú priateľskú obsluhu a nastaviteľné sady lisovníc na manipuláciu s hadicami rôznych veľkostí a typov.
Prenosné hydraulické zvlňovače hadíc sú užitočným nástrojom pre odborníkov v tejto oblasti, pretože na zaistenie bezpečnej a efektívnej prevádzky je potrebná pravidelná údržba.
Zdroj energie:Niektoré nástroje sú ovládané ručne, iné sú poháňané elektrinou, vzduchom alebo hydraulikou. Zvážte najvhodnejší a najpraktickejší zdroj energie pre vašu aplikáciu.
Trvanlivosť:Hľadajte nástroj, ktorý je vyrobený tak, aby vydržal a vydržal náročné používanie. Kvalitný nástroj vydrží dlhšie a vyžaduje si menej opráv alebo výmen.
Bezpečnosť:Zvážte bezpečnostné prvky náradia, ako je automatické uvoľnenie, ochranné kryty a tlačidlá núdzového zastavenia.
Jednoduché použitie:Vyberte si nástroj, ktorý sa ľahko obsluhuje a udržiava. Užívateľsky prívetivý dizajn môže pomôcť zvýšiť produktivitu a znížiť prestoje.
Povesť značky
Nakupujte iba nástroje od renomovaných značiek, ktoré majú osvedčené skúsenosti s výrobou vysoko kvalitných a odolných produktov.
Záruka
Vždy hľadajte nástroje, na ktoré sa vzťahuje záruka v prípade chýb alebo problémov.
Rozpočet
Porovnajte ceny a funkcie rôznych nástrojov a vyberte si taký, ktorý vyhovuje vášmu rozpočtu a ponúka funkcie, ktoré potrebujete.
