Hadicový stroj, ktorý sa tiež bežne nazýva hadicový stroj na hadicu, je životne dôležitým zariadením v oblasti zostavy hadice. Ako popredný dodávateľ strojov na hadicu som nadšený, že sa môžem ponoriť do zložitých funkcií týchto strojov a vysvetliť, ako fungujú, aby vytvorili spoľahlivé a odolné zostavy hadice.
Základné princípy hadice swaging
Vo svojom jadre je funkciou hadicového stroja na vytvorenie bezpečného spojenia medzi hadicou a montážou. To sa dosiahne použitím kontrolovaného množstva sily na deformovanie prispôsobenia okolo hadice. Tento proces zaisťuje, že hadica a montáž sú pevne spojené, bránia únikom a poskytujú silnú mechanickú väzbu.
Základný princíp hadicového swagingu je založený na koncepcii plastickej deformácie. Ak je kladenie umiestnené na hadicu a stroj Swaging Apnows Tlak, materiál pripevnenia je nútený prúdiť a prispôsobovať tvar hadice. Táto deformácia vytvára pevné tesnenie a silné mechanické priľnavosť medzi týmito dvoma komponentmi.
Komponenty stroja na hadicu
Aby sme pochopili, ako funguje stroj na hadicu, je nevyhnutné oboznámiť sa so svojimi kľúčovými komponentmi. Tieto komponenty spolupracujú na zabezpečení správneho fungovania stroja a výroby vysokokvalitných hadicových zostáv.
Rám
Rám je štrukturálna chrbtica stroja na hadicu. Poskytuje podporu pre všetky ostatné komponenty a zaisťuje stabilitu stroja počas prevádzky. Robustný rám je rozhodujúci pre odolávanie vysokým silám generovaným počas procesu SWAGE.
Zomrieť
Dies sú jednou z najdôležitejších komponentov stroja na hadicu. Sú to náradie navrhnuté na mieru, ktoré sa dodávajú v rôznych tvaroch a veľkostiach, ktoré vyhovujú rôznym typom hadíc a príslušenstiev. Zomretie sú zodpovedné za vyvíjanie tlaku na armatúru a jeho tvarovanie okolo hadice. Keď je stroj aktivovaný, zomiera sa pohybujú smerom k sebe, stlačením kovovania a spôsobuje jeho deformovanie.
Hydraulický systém
Väčšina moderných strojov na hadicu je poháňaná hydraulickým systémom. Hydraulický systém pozostáva z hydraulického čerpadla, hydraulických valcov a nádrže hydraulickej tekutiny. Čerpadlo natlakuje hydraulickú tekutinu, ktorá je potom nasmerovaná do valcov. Valce prevádzajú hydraulický tlak na mechanickú silu, ktorá sa používa na pohyby zomiera.
Ovládací panel
Ovládací panel umožňuje operátorovi nastaviť parametre procesu SWAGE, ako je tlak, dĺžka zdvihu a čas cyklu. Poskytuje tiež informácie o stave stroja, ako je napríklad aktuálny tlak a počet dokončených cyklov. Niektoré pokročilé ovládacie panely obsahujú digitálne displeje a programovateľné logické radiče (PLC), ktoré v procese Swaging ponúkajú väčšiu presnosť a flexibilitu.
Proces swagingu
Proces Swaging sa môže rozdeliť na niekoľko krokov, z ktorých každý je rozhodujúci pre vytvorenie vysokej kvality hadicovej zostavy.
Krok 1: Príprava
Pred spustením procesu SWAGING musí operátor vybrať vhodné zomrieť pre kombináciu hadice a montáže. Zomretie by mali byť čisté a bez akýchkoľvek zvyškov alebo poškodenia. Hadica a montáž musia byť tiež správne pripravené. To môže zahŕňať rezanie hadice na správnu dĺžku, odstránenie akýchkoľvek húb alebo drsných hrán a mazanie prispôsobenia, aby sa uľahčil proces swagingu.
Krok 2: Načítanie hadice a montáž
Ďalším krokom je načítať hadicu a namontovanie do stroja Swaging. Narodenie je umiestnené na konci hadice a zostava sa vloží do priestoru medzi zomrelmi. Prevádzkovateľ musí zabezpečiť, aby boli hadica a vybavenie správne zarovnané, aby sa zabránilo nerovnomernej deformácii.
Krok 3: Nastavenie parametrov
Pomocou ovládacieho panela operátor nastavuje príslušné parametre pre proces swagingu. Zahŕňa to tlak, ktorý je určený typom a veľkosťou hadice a armatúry, a dĺžka zdvihu, čo určuje, ako ďaleko sa dies pohybuje.
Krok 4: Začatie procesu Swaging
Po nastavení parametrov operátor aktivuje stroj. Hydraulický systém natlakuje tekutinu, ktorá sa potom odosiela do valcov. Valce sa rozširujú a spôsobujú, že sa zomrie k sebe navzájom. Keď sa zomiera, vyvíjajú tlak na armatúru, čo spôsobuje, že sa deformuje okolo hadice.
Krok 5: Dokončenie procesu SWAGE
Keď DES dosiahne predvolenú dĺžku zdvihu, tlak sa udržiava na krátku dobu, aby sa zabezpečila správna deformácia. Potom hydraulický systém stiahne valce a zomrie. Dokončená zostava hadice je potom zo stroja odstránená.
Rôzne typy strojov na hadicu
Na trhu je k dispozícii niekoľko typov strojov na hadicu, z ktorých každé majú vlastné jedinečné funkcie a aplikácie.

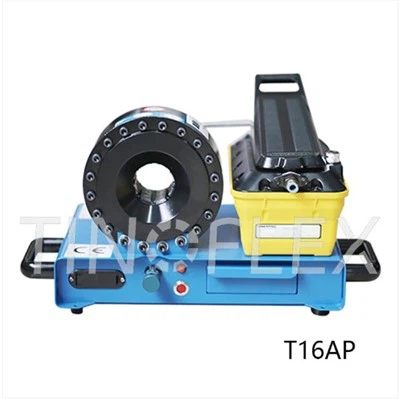

Prenosný hydraulický hadicový trestný čin
APrenosný hydraulický hadicový trestný činje kompaktný a ľahký stroj, ktorý je ideálny pre zostavu hadice na mieste. Je poháňaný hydraulickým čerpadlom a dá sa ľahko prepravovať na rôzne miesta. Prenosné hydraulické hadice sa bežne používajú v odvetviach, ako je výstavba, ťažba a poľnohospodárstvo, kde je potrebné rýchlo opraviť alebo vymeniť hadice.

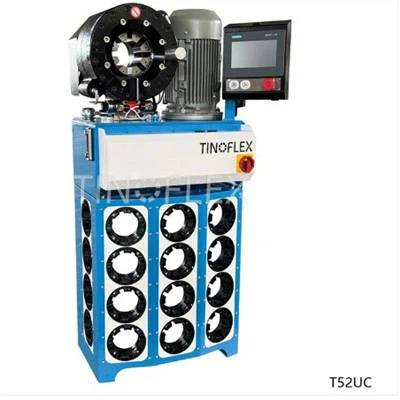

Automatický stroj
AAutomatický strojje navrhnutý pre výrobu s vysokým objemom. Je vybavený pokročilou technológiou automatizácie, ako sú PLCS a Servo Motors, ktoré umožňujú presnú kontrolu procesu SWAGE. Automatické strojové stroje môžu vykonávať viac cyklov swagingu bez zásahu operátora, vďaka čomu sú vysoko efektívne pre veľkú výrobu.
Kriminačný stroj
AKriminačný strojje všeobecný - účelový stroj, ktorý sa dá použiť pre širokú škálu hadicových a montážnych kombinácií. Ponúka rovnováhu medzi presnosťou a dostupnosťou, vďaka čomu je obľúbenou voľbou pre malé a stredné podniky.
Kontrola kvality pri hadicovom swagingu
Zabezpečenie kvality hadicových zostaví je nanajvýš dôležité. Na dosiahnutie tohto cieľa sa počas procesu SWAGE vykonáva niekoľko opatrení na kontrolu kvality.
Inšpekcia
Pravidelná kontrola zomretí je nevyhnutná na zabezpečenie toho, aby boli v dobrom stave. Opotrebované alebo poškodené matrice môžu mať za následok nekonzistentné kriminality a nízke kvalitné hadicové zhromaždenia. Zomretie by sa malo skontrolovať na príznaky opotrebenia, ako je nadmerné oderie alebo deformácia, av prípade potreby vymeniť.
Monitorovanie tlaku
Monitorovanie tlaku počas procesu Swaging je rozhodujúce pre zabezpečenie toho, aby sa uplatňovala správne množstvo sily. Odchýlky od nastaveného tlaku môžu viesť k kriminativitu pod alebo nad -, čo môže ohroziť integritu zostavy hadice. Tlakové senzory sa používajú na nepretržité monitorovanie tlaku a ovládací panel je možné naprogramovať na upozornenie operátora, ak sa tlak vynechá z rozsahu.
Rozmerová kontrola
Po procese swagingu by sa zostava hadice mala skontrolovať z hľadiska rozmerovej presnosti. Zahŕňa to meranie vonkajšieho priemeru kontingu a dĺžku zostavy hadice. Akékoľvek odchýlky od zadaných rozmerov môžu naznačovať problém s procesom SWAGE.
Záver
Záverom možno povedať, že stroj na hadicu Swaging je zložitý, ale nevyhnutný vybavenie na vytváranie spoľahlivých a odolných zostáv hadice. Pochopením toho, ako stroj funguje, jeho kľúčové komponenty a proces swagingu, môžeme zabezpečiť výrobu vysokokvalitných hadicových zostáv, ktoré spĺňajú najprísnejšie priemyselné normy.
Ako dodávateľ strojov na hadicu sme sa zaviazali poskytovať našim zákazníkom najlepšie vybavenie a podporu triedy v triede. Naše stroje sú navrhnuté tak, aby boli efektívne, spoľahlivé a ľahko ovládateľné a zabezpečujú, aby ste mohli ľahko produkovať vysokokvalitné hadicové zostavy. Ak máte záujem o nákup stroja na hadicu alebo máte nejaké otázky týkajúce sa našich produktov, neváhajte nás kontaktovať. Tešíme sa na diskusiu o vašich požiadavkách a pomôžeme vám nájsť perfektné riešenie pre vaše potreby zostavy hadice.
Odkazy
- „Príručka na zostavenie hadice“ - Publikácia priemyselného publikácie o technikách a vybavení hadicy.
- „Hydraulické systémy: princípy a aplikácie“ - Učebnica o hydraulických systémoch používaných v priemyselných strojoch.
- Príručky výrobcu pre rôzne stroje na hadicu.
